Đuôi cán trụ C20 C25 ER16 ER20 ER25

Đuôi cán trụ C20 C25 ER16 ER20 ER25 là loại chuôi cán dao cụ có phần cán trụ tròn C20, C25 phần kẹp dao chuẩn ER-16, ER-20, ER-25. Đây là loại chuôi cán dao thích hợp cho các máy gia công cơ khí có phần lỗ trục chính trụ C-20 hoặc C-25.

Đây là loại chuôi cán dao thương hiệu Yaliang Đài Loan gồm các model C20-ER16-50, C20-ER16-100, C20-ER16-150, C20-ER20-50, C20-ER20-100, C20-ER20-150, C20-ER25-50, C20-ER25-100, C20-ER25-150, C25-ER16-100, C25-ER16-150, C25-ER20-150, C25-ER25-100, C25-ER25-150.

Chuôi cán dao dùng cho máy công cụ có rất nhiều loại tùy thộc vào phần lỗ trục chính của thiết bị. Ngoài loại chuôi cán trụ và Collet chuẩn ER nhà sản xuất còn có loại chuôi cán côn chuẩn Collet ER như model MTA2-ER16-40, MTA2-ER16-45, MTA3-ER20-45, MTA3-ER32-70, MTA3-ER40-80, MTA4-ER32-60, MTA4-ER40-82,

Nếu người dùng máy khoan phay hoặc máy phay thì phần chuôi cán hay dùng kiểu đuôi côn ty rút (phần đuôi côn có lỗ ren) chuẩn MTB-ER có thể tham khảo các model: MTB2-ER16-40, MTB2-ER16-45, MTB3-ER20-45, MTB3-ER32-70, MTB3-ER40-80, MTB4-ER32-60, MTB4-ER40-82, đặc biệt có chuẩn R5-ER32. (ứng dụng cho các dòng máy khoan phay công suất nhỏ.

Đuôi cán trụ C20 C25 ER16 ER20 ER25 được bán rời và không bao gồm các Collet kẹp từ bên trong (Collet theo chuẩn ER). Vì vậy người dùng có thể mua rời theo từng size không nhất thiết phải mua nguyên bộ. Nếu có nhu cầu ta rô nên tham khảo chuôi cán ta rô khiểu D.

Bản thông số đuôi trụ C-ER.

Model	L1	L	Collet ER
C20-ER16-50	50	30	ER-16
C20-ER16-100	100	30	ER-16
C20-ER16-150	150	30	ER-16
C20-ER20-50	50	36	ER-20
C20-ER20-150	150	36	ER-20
C20-ER25-50	50	46	ER-25
C20-ER25-100	100	46	ER-25
C20-ER25-150	150	46	ER-25
C25-ER16-100	100	30	ER-16
C25-ER16-150	150	30	ER-16
C25-ER20-150	150	36	ER-20
C25-ER25-100	100	46	ER-25
C25-ER25-150	150	46	ER-25

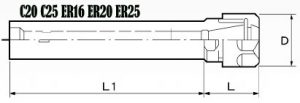

Kich thước đuôi cán trụ C20 C25 ER16 ER20 ER25

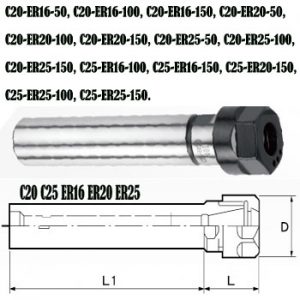

Hình ảnh đuôi cán trụ C-ER

Đuôi cán trụ C20 C25 ER16 ER20 ER25
