Máy phay đa năng Jen Lian model VH-15

Máy phay đa năng Jen Lian model VH-15 gồm Model VH-15A, VH-15B, VH-15C là loại máy phay được tích hợp cả 2 chức năng phay ngang và phay đứng của nhà sản xuất Jen Lian Enterprise, Đài Loan. Máy được thiết kế phù hợp cho gia công sản xuất công nghiệp và giáo dục dạy nghề.

Máy phay đa năng Jen Lian được tích hợp cả 2 chức năng phay ngang và phay đứng, Motor được thiết kế riêng cho từng chức  năng phay ngang và phay đứng.

Motor phay ngang cho phép hoạt động theo 2 chiều, trục phay ngang của máy phay đa năng có thể thay đổi và dễ dàng tháo rời. Motor phay đứng được thiết kế theo 3 kiểu : có cấp pully, vô cấp Pully và vô cấp Inverter (tùy chọn model).

Đầu phay đứng máy phay đa năng có thể xoay nghiêng trái và phải 450, trục chính có chức năng Auto Feed. Bàn làm việc máy phay đa năng có thể xoay nghiêng 450

Thông số kỹ thuật máy phay

MODEL JL-VH15A JL-VH15B JL-VH15C
KÍCH THƯỚC BÀN LÀM VIỆC
Kích thước bàn làm việc 300 x 1200mm (9 7/16″ x 41 47/64″)
Hành trình bàn (X) 700mm (27.5″)
Hành trình bàn (Z) 300mm (10 1/4″)
Hành trình bàn (Y) 330mm (15″)
Bước tiến bàn (X) mm/ph 50Hz: (17-203). 6 cấp tốc độ
Bước tiến bàn nhanh (X)  50Hz: (1713) (không tải)
Góc quay nghiêng của bàn 450
CHỨC NĂNG PHAY ĐỨNG
Tốc độ trục chính (v/p) 50Hz: (30-3620) (70-3800) (0-4000)
Kiểu truyền động trục chính  10 cấp Pully (4P) V.cấp Pully Inverter
Kiểu côn trục chính  N.T. 40
Hành trình trục chính 150mm
Góc nghiêng đầu (L-R) 900
Hành trình cần trượt (Arm) 455mm
Góc quay cần trượt (Arm) 3600
Từ trục chính tới bàn 70mm – 420mm (3″-19″)
Từ trục chính tới thân (155-475)mm (6″-19″)
CHỨC NĂNG PHAY NGANG
Tốc độ trục phay ngang   50Hz: (90-1225) 6 cấp
Kiểu côn trục phay ngang  NT 40
Tâm trục ngang tới bàn  (0mm-330mm) (0-13″)
Tâm trục chính tới arm 135mm
MOTOR
Motor đầu phay đứng  5.HP
Motor đầu phay ngang  4.HP
Motor bàn làm việc   1 1/2HP
Motor bơm làm mát  1/8.HP
Trọng lượng máy 1250 Kgs/1380 Kgs
Kích thước  (1575x1575x2007)mm

PHỤ KIỆN MÁY PHAY ĐA NĂNG

A. Phụ kiện chuẩn B. Phụ kiện tùy chọn 6. Bộ Inverter
 1. Hệ thống làm mát  1. Khay che nước làm mát 7. Rút dao bằng khí
 2. Trục cắt phay ngang  2. Tủ điện chuẩn CE 8. Tự động trục Y (9 cấp)
 3. Tấm lót trục ngang  3. Tấm che phôi trên bàn 9. Hộp số cho trục Z
 4. Ty rút dao  4. Bộ hiển thị số 10. Trục phay ngang
 5. Dụng cụ và hộp dụng cụ  5. Dao phay 11. Motor 7.5HP

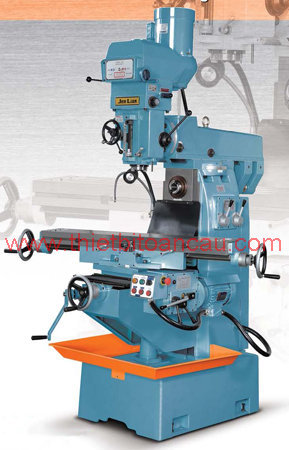

Máy phay đa năng Jen Lian VH-15

Máy phay đa năng

Máy phay đa năng



Máy phay đa năng Jen Lian model VH-15 gồm Model VH-15A, VH-15B, VH-15C là loại máy phay được tích hợp cả 2 chức năng phay ngang và phay đứng của nhà sản xuất Jen Lian Enterprise, Đài Loan. Máy được thiết kế phù hợp cho gia công sản xuất công nghiệp và giáo dục dạy nghề. …
