Khớp nối chữ thập kiểu Cardan

Khớp nối chữ thập kiểu Cardan (PB-HS) cho đầu khoan và ta rô nhiều mũi còn gọi là khớp nối Cardan. Đây là phụ kiện được ráp trong các loại đầu khoan nhiều mũi hoặc đầu ta rô nhiều mũi nhằm truyền chuyển động quay từ trục chính tới các trục khoan và ta rô.

Khớp nối chữ thập có nhiều loại gồm khớp nối đơn, khớp nối đôi, khớp nối có trục…mổi loại sẻ có ứng dụng khác nhau. Vì vậy khi mua linh kiện này người dùng cần đo kỹ và tra bảng thông số trước khi mua.

Trên thị trường hiện nay có nhiều loại khớp nôi Cardan chữ thập, tuy nhiên tùy theo lỉnh vực ứng dụng mà có số vòng quay và chịu áp lực khác nhau từ đoó dẩn đến giá thành của mổi loại khác  nhau.

Đối với đầu khoan và ta rô nhiều mũi dùng gia công kim loại thì khả năng chịu lực, tải trọng và Moment xoắn lớn. Vì vậy cần có các loại khớp nối chữ thập chuyên dụng.

Mổi dòng seri lại được chia ra nhiều kiểu như khớp nối Cardan PR-HS có các kiểu D (lỗ tròn), kiểu S (lỗ vuông và kiểu K ( lỗ tròn có rãnh then). Trong khi đó PB-seri chỉ cáo 2 kiểu D (lỗ ròn) và kiểu K (lỗ tròn có rãnh then).

Lưu ý khớp nối chữ thập kiểu Cardan được chia ra 3 loại khác nhau là khớp nối Cardan đơn (Single), khớp nối Cardan đôi (Double) và loại khớp nối Cardan nối dài (Extension). Người dùng nên mua đúng chủng loại.

Thông số khớp nối Cardan PB-HS.

Model D E L B A F P K T
PB-HS-13 6 13 31 15.5 9 4.5 3
PB-HS-16 8 16 36 18 10 5 3.5 2 9
PB-HS-20 10 20 42 21 12 6 4.5 3 11.4
PB-HS-23 12 23 52 26 15 7.5 5 4 13.8
PB-HS-26 14 26 59 29.5 17 8.5 5.8 5 16.3
PB-HS-30 16 30 74 37 22 11 6.5 5 18.3
PB-HS-32 18 32 81 40.5 23.5 11.75 7 6 20.8
PB-HS-36 20 36 87 43.5 25 12.5 8 6 22.8
PB-HS-40 22 40 94 47 27 13.5 9 6 24.8
PB-HS-45 25 45 105 52.5 30 15 10 8 28.3
PB-HS-50 30 50 122 61 35 17.5 11.5 8 33.3
PB-HS-59 35 59 140 70 40 20 13 10 38.3
Đơn vị tính mm
Tốc độ < 1000rpm
Moment <5000N.m
Góc nghiêng 450
Vật liệu 40Cr, SC45, SS304

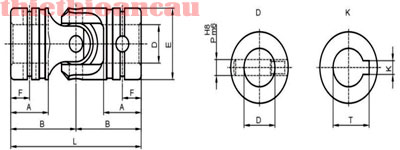

Kích thước khớp nối chữ thập kiểu Cardan

Kích thước khớp nối chữ thập kiểu Cardan

Hình ảnh khớp nối chữ thập PB-HS

Khớp nối chữ thập kiểu Cardan

Khớp nối chữ thập kiểu Cardan cho đầu khoan và ta rô nhiều mũi
