Máy mài phẳng bán tự động ESG-3A1228

Máy mài phẳng bán tự động ESG-3A1228 còn có tên gọi khác là máy mài mặt phẳng Semi-Auto, có kích thước bàn 305mm x 712mm, kích thước bàn từ 300mm x 700mm, đường kính đá 304mm.

Trục X vận hành tự động nhờ hệ thống thủy lực, máy có 2 chế độ vận hành Auto và manual, bàn làm việc được đúc bằng vật liệu chịu sự mài mòn cao. Máy do Equitop Đài Loan sản xuất.

Máy mài phẳng ESG-3A1228 có 2 chế độ vận hành: Auto và manual, máy mài có kiểu thiết kế bán tự động. Bàn máy hoạt động bằng thủy lực nên còn có tên gọi là máy mài mặt phẳng thủy lực.

Máy mài phẳng bán tự động ESG-3A1228 sử dụng loại bàn từ vĩnh cữu, được đúc bằng vật liệu chịu sự mài mòn cao, trục chính (trục mài) được thiết kế hoạt động chính xác nhờ các ổ bi đặc biệt. Người sử dụng có thể tham khảo thêm ESG-3A1224.

Thông số kỹ thuật máy mài phẳng ESG-3A1228

Thông số kỹ thuật	ESG-3A1228
Kích thước bàn làm việc
Diện tích bàn	305 x 712mm (12″x28″)
Chiều dài bàn Max	712mm (28″)
Chiều rộng bàn Max	300mm (13″)
Khoảng cách từ bàn tới trục chính	630mm (24″ 3/4″)
Kích thước đế từ	300 x 700mm (11″x 27″)
Hành trình các trục XYZ
Trục X (Auto)
Hành trình bàn theo trục X	760mm (30″) (thủy lực)
Hành trình bàn theo trục X	830mm (32 9/16″) (Manual)
Tốc độ bàn (vô cấp)	5-20m/phút
Trục Z
Bước di chuyển bàn Auto Z (model ASD)	1-25mm (0.04″-1″)
Hành trình bàn Auto Z (model ASD)	350mm (13 3/4″)
Hành trình max (Manual) trục Z	380mm (15″)
Di chuyển 1 vòng quay trục Z	5mm (0.2″)
Vạch chia trên tay quay trục Z	0.02mm (0.0005″)
Trục Y
Bước di chuyển Auto trục Y (model ASD)	0.001-0.04mm (0.00005-0.002″)
Mổi bước di chuyển Auto trục Y (model ASD)	0.001 (0.00005″)mm
Hành trình nhanh trục Y	150mm/min
Hành trình chậm trục Y	6mm/min
Di chuyển 1 vòng quay trục Y	1mm (0.05″)
Vạch chia trên tay quay trục Y	0.005mm (0.0001″)
Đá mài
Tốc độ đá mài	1450v/p 50Hz
Công suất Motor	5.0HP
Đường kính đá mài	355mm (14″)
Bề rộng đá mài	50mm (2″)
Lỗ trục đá mài	127mm (5″)
Motor máy
Motor thủy lực	3HP x 6P
Motor bước trục Z	80W x 6P
Motor vit me Y	1/4HP x 6P
Kích thước trọng lượng
Trọng lượng máy	3020/3520Kg
Kích thước máy	2950 x 1970 x 2050mm
Kích thước đóng gói	2500mm x 2290 x 2200mm

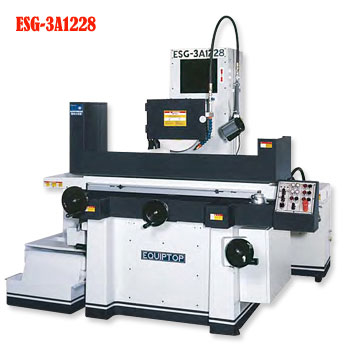

Hình ảnh máy mài phẳng ESG-3A1228



Máy mài phẳng bán tự động ESG-3A1228
