Máy mài phẳng tự động ESG-818ASDII

Máy mài phẳng tự động ESG-818ASDII do Equiptop Đài Loan sản xuất là loại máy mài Auto 3 trục XYZ, vận hành kiểu Digital, trục Z sử dụng động cơ bước , màn hình hiển thi tọa độ và lượng phôi mài, có kích thước bàn 203mm x 460mm, kích thước bàn từ 200mm x 450mm, đường kính đá 203mm và tốc độ mài là 1450 vòng phút.

Máy mài phẳng tự động ESG-818ASDII, động cơ bước được thiết kế cho cả 3 trục XYZ, hành trình 3 trục XYZ tự động hoàn toàn, trục X hoạt động bởi hệ thống thủy lực. Trục Y hoạt động bằng Motor DC Servo cho phép di chuyển từng bước hoặc liên tục, có thể hiệu chỉnh trên bảng điều khiển.

Màn hình hiển thị vị trí trục Y, hiển thị điểm bắt đầu và điểm kết thúc, màn hình cho phép đọc số phôi đã được mài bỏ. Trục Z hoạt động bằng Motor AC Servo hiệu suất cao cho phép di chuyển 2 cấp nhanh và chậm

Thông số kỹ thuật máy mài phẳng tự động ESG-818ASDII

Thông số kỹ thuật Model ESG-818ASDII
Kích thước bàn làm việc
Diện tích bàn 203 x 460mm (8″x18″)
Chiều dài bàn Max 480mm
Chiều rộng bàn Max 228mm
Khoảng cách từ bàn tới trục chính 460mm
Kích thước đế từ 200 x 450mm (8″x18″)
Hành trình các trục XYZ
Trục X (Auto)
Hành trình bàn theo trục X 480mm  (thủy lực)
Hành trình bàn theo trục X 510mm  (Manual)
Tốc độ bàn (vô cấp) 5-23m/phút
 Trục Y (Auto)
Bước di chuyển bàn Auto Y  1-10mm
Hành trình bàn Auto Y 235mm
Hành trình max (Manual) trục Y 250mm
Di chuyển 1 vòng quay trục Y 5mm
Vạch chia trên tay quay trục Y 0.02mm
Trục Z ( Auto)
Bước di chuyển Auto trục Z  0.001-0.05mm
Mổi bước di chuyển Auto trục Z  0.001 mm
Hành trình nhanh trục Z  250mm/min
Hành trình chậm trục Z  6mm/min
Di chuyển 1 vòng quay trục Z 1mm (0.05″)
Vạch chia trên tay quay trục Z 0.005mm (0.0001″)
Đá mài
Tốc độ đá mài 1450v/p 50Hz
Công suất Motor 2.0HP
Đường kính đá mài 203mm 98″)
Bề rộng đá mài 12.7mm (1/2″) Max 19mm (3/4″)
Lỗ trục đá mài 31.75mm (1 1/4″)
Motor máy
Motor thủy lực 1HP x 6P
Motor bước trục Y 40W x 6P
Motor vit me nâng bàn 40W x 6P
Kích thước trọng lượng
Trọng lượng máy 1205/1375Kg
Kích thước máy 1810 x 1285 x 1680mm
Kích thước đóng gói 1890mm x 1630 x 1930mm

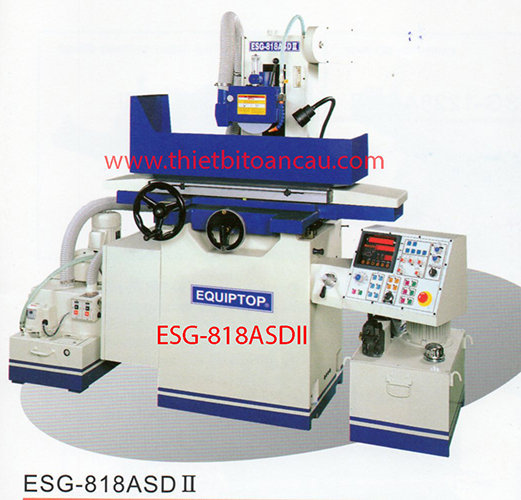

Hình ảnh máy mài phẳng tự động ESG-818ASDII

Máy mài phẳng tự động ESG- 818ASDII

Máy mài phẳng tự động ESG- 818ASDII



Máy mài phẳng tự động ESG-818ASDII do Equiptop Đài Loan sản xuất là loại máy mài Auto 3 trục XYZ, vận hành kiểu Digital, trục Z sử dụng động cơ bước , màn hình hiển thi tọa độ và lượng phôi mài, có kích thước bàn 203mm x 460mm, kích thước bàn từ 200mm x …
