Mũi khoan kim loại 5 tầng

Mũi khoan kim loại 5 tầng (Five Steps) do G&J Hall Powerbor Anh Quốc sản xuất gồm các Model hệ mét: MPSD-0816, MPSD-1018, MPSD-2028, MPSD-3038, MPSD-4048, hệ Inch: IPSD-3156, IPSD-3863, IPSD-6994, IPSD-1013, IPSD-1316, IPSD-1619, IPSD-1922.

Đuôi mũi khoan kiểu 3/4 Shank là loại mũi khoan dùng gia công lỗ trên các vật liệu có độ dày không quá 12mm, trên mũi khoan có nhiều kích thước khác nhau,  cho phép lắp nhanh trên các máy khoan từ theo tiêu chuẩn châu Âu.

Mũi khoan kim loại 5 tầng cho phép tạo lỗ nhanh, đồng tâm và chính xác, hình dạng lỗ sau khi cắt sẽ phẳng, không tạo ra ba-vớ và luôn đồng tâm, đối với các lỗ có đường kính lớn, cần phải có lỗ trước hoặc khi phôi đúc phải có lỗ dạng thô trước khi gia công tinh bằng mũi khoan tầng.
Mũi khoan tầng có nhiều size, kích thước khác nhau, giúp người sử dụng dễ dàng lựa chọn.

Xem thêm bài: Mũi khoan kim loại 3 tầng

Thông số mũi khoan

Mũi khoan kim loại hệ mét

Model	StarterFollow on	B1	B2	B3	B4	B5	Đ. dày	K. đuôi	S. rãnh
MPSD 0816	Starter	8	10	12	14	16	2mm	3/4″Shank	2
MPSD 1018	Starter	10	12	14	16	18
MPSD 3028	Starter	20	22	24	26	28
MPSD 3038	Follow On	30	32	34	36	38			3
MPSD 4048	Follow On	40	42	44	46	48

Mũi khoan kim loại hệ Inch

Model	StarterFollow on	B1	B2	Bước3	Bước4	Bước5	Độ dày	K.đuôi	Srãnh
IPSD 3156	Starter	5/16	3/8	7/16	1/2	9/16	12mm	3/4″Shank	2
IPSD 3863		3/8	7/16	1/2	9/16	5/8
IPSD 6994	Follow On	11/16	3/4	13/16	7/8	15/16			3
IPSD 1013		1	1.1/16	1.1/8	1.3/16	1.1/4
IPSD 1316		1.5/16	1.3/8	1.7/16	1.1/2	1.9/16
IPSD 1619		1.5/8	1.11/16	1.3/4	1.13/16	1/7/8
IPSD 1922		1.15/16	2	1.1/16	2.1/8	2.3/16

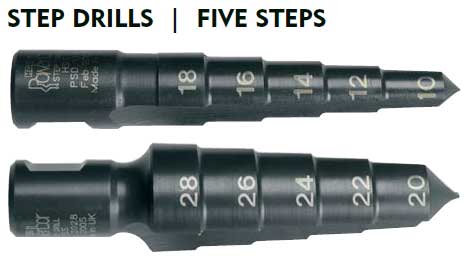

Hình ảnh mũi khoan 5 tầng

Mũi khoan kim loại 5 tầng
