Đồng hồ set dao trục Z

Đồng hồ set dao trục Z gồm 2 model KD-50 và KD-50Z, đây là một dụng cụ thường dùng cho người vận hành các máy công cụ chính xác, khi lắp đặt dao vào trục chính, công cụ này sẽ hỗ trợ lấy điểm Zero trên phôi, từ đó người vận hành tính toán đặt trước kích thước cần gia công.

Đồng hồ set dao tuy có cấu trúc đơn giản nhưng giúp gia công thật chính xác trên các máy CNC, dụng cụ này do nhà sản xuất YaLiang Đài Loan sản xuất.

Đồng hồ set dao trục Z có 2 model, một model KD-50Z đế có nam châm từ tính và một model KD-50 không có nam châm từ tính, cấp chính xáx là ± 0.01mm.

Dụng cụ này được áp dụng trên tất cả các loại máy chính xác như máy khoan hộp số, máy khoan phay, máy khoan CNC, máy khoan NC, máy CNC

 Thông số kỹ thuật

Model	D1(mm)	D(mm)	H1(mm)	H(mm)	Chính xác
KD-50	62	64	50.7	50	±0.01mm
KD-50Z	62	64	50.7	50	±0.01mm

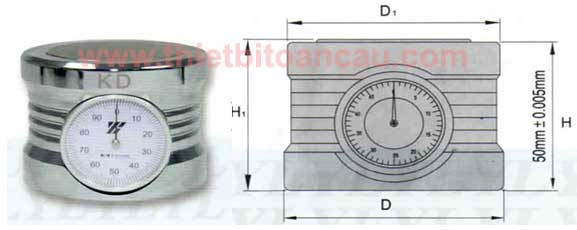

Hình ảnh đồng hồ set dao trục Z





Đồng hồ set dao trục Z
